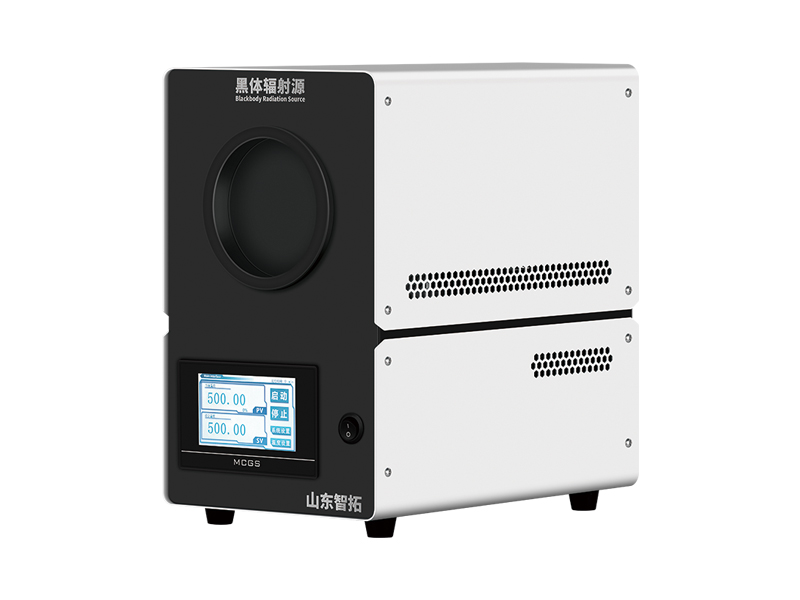

ZT-MY1 ZT-MY2 （-20℃-600℃）,輻射面100mm



面源黑體輻射源是紅外輻射工作標準，廣泛應用在紅外探測器的研制過程中的工藝測試和鑒定試驗的技術指標測試中，可以完成紅外焦平面器件光敏面響應均勻性，響應曲線等參數的測試中。同時，面源黑體輻射源作為紅外成像棱準裝置的核心設備，配合紅外準直光學系統和紅外靶標，完成紅外成像系統等關鍵技術指標測試和性能評估。

可以滿足廣泛應用于醫療、建筑、安全監控、環境檢測等行業紅外熱像儀的測試需求。


1)溫控器選用進口品牌，溫度控制采用先進的PID控制技術，控溫精度高、穩定性好；

2)外型新穎設計，人機界面，中文顯示，觸摸屏操作。

3)發熱體與外殼隔熱，采用特殊程序，不需要大功率電源變壓器。

4）采用自動升溫控溫方式，安全可靠，升溫速度快，溫度穩定性好。

5）使用操作方便體積小重量輕，便于攜帶，不僅適合用于實驗室的校準，也可用于現場的校準工作。

6）根據客戶要求可以拷取全球任何地方的語言界面，方便出口。

7）采用人機界面，觸摸屏控制，控制界面良好。控溫邏輯采用可編程控制器

8)黑體漆層涂布均勻，避免涂層不勻?qū)е碌姆垂猬F(xiàn)象影響產品測試情況

9)特殊的靶面處理技術，使得靶面溫度更加均勻，設備長時間使用和頻繁升降溫也不會出現表面破損和掉渣現象；


類型	低溫黑體爐	中溫黑體爐	中高溫溫黑體爐
型號	ZT-MY1	ZT-MY2	ZT-MY2B
工作溫度	-20℃-80℃(100℃)	室溫+5℃-500℃	室溫+5℃-600℃
操作方式	觸摸屏操作
溫度分辨率	0.1℃/0.01℃(可選)		0.1℃
操作方式	觸摸屏
溫度控制	PID自動控制
輻射面	Φ100mm/100mm×100mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	不大于0.15℃與0.15%t的大者，t為輻射源溫度（10min內）
溫度均勻性	±(0.2-0.6)℃ ( 2/3 中心區域內)	不大于 0.2℃與 0.2%t 的大者，t為輻射源溫度(2/3 中心區域內)	0.2℃-2.5℃ (2/3 中心區域內)
電源	220V AC 50/60HZ 10A
電線線徑	≥1.5平方
功率	500W	800W	800W
體積（長×寬×高）	315mm×200mm×340mm
重量	10Kg	8Kg	8Kg
環境	22℃±3℃ 15%RH-65%RH
可選功能	① 支持 232 通訊 ② 發射率可調功能(0.95-1 之間可調，出廠默認發射率 0.95)
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮?dú)馔夤艿?，用戶需自備氮?dú)?、氮?dú)鉁p壓閥等相關配套設備。	/
自動智能調節	智能調節，包含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程

類型	低溫黑體爐
型號	ZT-MY1
工作溫度	-20℃-80℃(100℃)		0-80(100℃)
操作方式	觸摸屏操作
溫度分辨率	0.1℃/0.01℃(可選)
操作方式	觸摸屏
溫度控制	PID自動控制
輻射面	Φ100mm/100mm×100mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	不大于0.15℃與0.15%t的大者，t為輻射源溫度（10min內）
溫度均勻性	±(0.2-0.6)℃ ( 2/3 中心區域內)	±(0.1-0.3)℃ ( 2/3 中心區域內)
電源	220V AC 50/60HZ 10A
電線線徑	≥1.5平方
功率	500W
體積（長×寬×高）	315mm×200mm×340mm
重量	10Kg
環境	22℃±3℃ 15%RH-65%RH
可選功能	① 支持 232 通訊 ② 發射率可調功能(0.95-1 之間可調，出廠默認發射率 0.95)
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮?dú)馔夤艿溃脩粜枳詡涞獨?、氮?dú)鉁p壓閥等相關配套設備。
自動智能調節	智能調節，包含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程

類型	中溫黑體爐
型號	ZT-MY2		ZT-MY2B
工作溫度	室溫+5℃-500℃			50℃-600℃
操作方式	觸摸屏操作
溫度分辨率	0.1℃/0.01℃(可選)
操作方式	觸摸屏
溫度控制	PID自動控制
輻射面	Φ100mm/100mm×100mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	不大于0.15℃與0.15%t的大者，t為輻射源溫度（10min內）
溫度均勻性	±(0.2-1.0)℃ ( 2/3 中心區域內)	±(0.2-2.5)℃ ( 2/3 中心區域內)
電源	220V AC 50/60HZ 10A
電線線徑	≥1.5平方
功率	500W
體積（長×寬×高）	315mm×200mm×340mm
重量	10Kg
環境	22℃±3℃ 15%RH-65%RH
可選功能	① 支持 232 通訊 ② 發射率可調功能(0.95-1 之間可調，出廠默認發射率 0.95)
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮?dú)馔夤艿?，用戶需自備氮?dú)?、氮?dú)鉁p壓閥等相關配套設備。
自動智能調節	智能調節，包含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程
